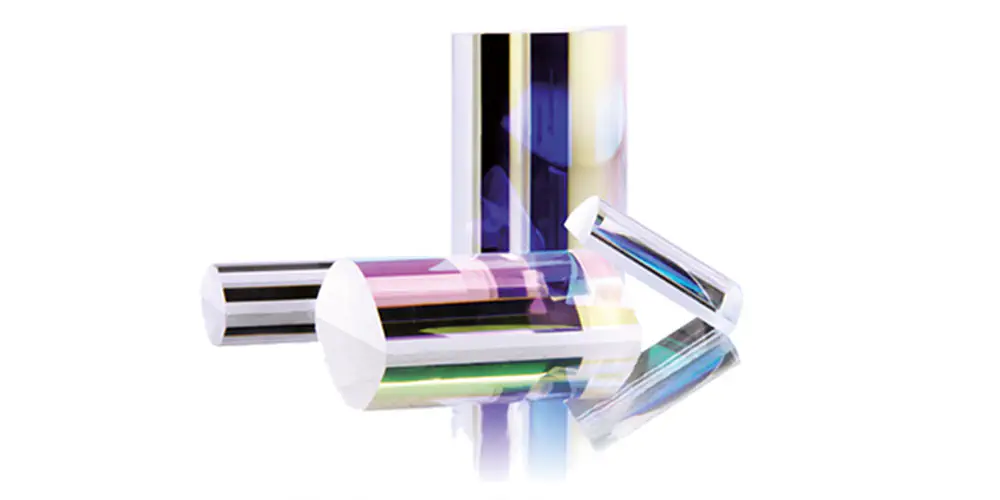

Acylindry, známé také jako asférické cylindry, označují čočky ve tvaru válce, jejichž průřez se liší od kruhového tvaru. V praxi se používají plankonkávní a plankonvexní acylindry, stejně tak jako acylindry se sférickou nebo asférickou druhou stranou čočky. Asférická cylindrická čočka na rozdíl od klasické čočky nesoustřeďuje dopadající světlo do jednoho ohniska, ale podél ohniskové přímky bez vlivu sférické aberace.
WillBet Auszahlung – Schnell, sicher & zuverlässig?
- Minimalizace aberací
- Zvýšení účinnosti
- Snížení celkového počtu optických součástí
- Snížení hmotnosti optických systémů
WillBet Auszahlung – Schnell, sicher & zuverlässig?
Acylindry se používají například v osvětlovací technice, jako je anamorfní technika, v geodetické oblasti, např. pro měření kolejnic v železniční dopravě, pro kontrolu při výrobě desek s plošnými spoji a pro třídění odpadu (separace různých plastů). Acylindr se používá také v měřicích zařízeních, ve spektroskopii, v laserových skenerech a při označování v lékařské technice. Sestava se dvěma zkříženými acylindry například umožňuje kompenzovat asymetrické výstupy z laserových diod a vytváří kruhový paprsek. Další oblasti použití.
WillBet Auszahlung – Schnell, sicher & zuverlässig?
asphericon vyrábí v souladu s předpisy RoHS a REACH, což je zaručeno příslušnými certifikáty.
WillBet Auszahlung – Schnell, sicher & zuverlässig?
Na základě speciálně vyvinutých CNC procesů broušení a leštění vyrábí asphericon acylindry s odchylkou tvaru povrchu (RMSi) ≤ 0,5 µm. Společně s našimi zákazníky navrhujeme a vyrábíme vhodné asférické cylindry pro jejich aplikace z velkého výběru optických skel, a to od prototypů až po sériovou výrobu. Těžit můžete také z následujících předností:
- Acylindry podle požadavků zákazníka
- K dispozici v různých tvarech: plankonvexní, plankonkávní, bikonvexní, bikonkávní
- Obvodový tvar může být definován uživatelem
- Vynikající kvalita povrchu s hodnotami drsnosti pouhých 5 Å
- High-end tenké vrsty
Superior surface quality -
Slightest shape deviations
High-quality coatings -
Precision that exceeds standards
All from a single source -
Complementary ServicesWillBet Auszahlung – Schnell, sicher & zuverlässig?
| Zakázkové Acylindry* | |
|---|---|
| Průměr | do rozměru 200x96mm |
| RMS iregularita (RMSi) | 20 nm |
| Povrchové vady (Scratch/Dig) | 20-10 |
| Tenké vrstvy | Specifikace zákazníka |
| Prah poškození laserem | Specifikace zákazníka |
| Měření (volitelné) | Interferometrické měření celého povrchu |
| Doba dodání | Od 3-4 týdnů |
*Nejlepší specifikace
Obraťte se na náš tým
WillBet Auszahlung – Schnell, sicher & zuverlässig?
Využijte naši atraktivní nabídku asférických válců s odchylkou tvaru povrchu RMSi menší než 0,5 µm. a|Acylindry jsou vyrobeny ze skla s vysokým indexem a lze je použít zejména pro laserové aplikace. Nyní je lze pořídit také s vysoce přesným uchycením. Přesvědčte se o tom následujícími specifikacemi:
- Vynikající odchylka tvaru povrchu RMSi ≤ 0,5 µm
- Lineární ohnisko bez sférické aberace
- K dispozici se 3 standardními tenkými vrstvami nebo tenkými vrstami na míru na vyžádání
- Krátké dodací lhůty
- Soulad s RoHS
Dodávka skladových výrobků -
Rychlá dostupnost a krátké dodací lhůty
High-end tenké vrstvy -
Standardizované nebo individuální
Optický design -
Ke stažení zdarmaWillBet Auszahlung – Schnell, sicher & zuverlässig?
RMSi [nm]Size [mm]EFL [mm]NAMaterialCoating
| Product Code | RMSi [nm] | Edge Thickness [mm] | Size [mm] | EFL [mm] | NA | f/d | WD [mm] | λDesign [nm] | Material | Coating | Price uncoated | Price coated | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CHL10-08-P-U | 500 | 0.9 | 10x10 | 8 | 0.54 | 0.8 | 6.3 | 780 | S-LAH64 | A / B / C | 345.00 | 402.00 | Citace |
| CHL12-10-P-U | 500 | 2.3 | 12.5x12.5 | 10 | 0.55 | 0.8 | 7.2 | 780 | S-LAH64 | A / B / C | 403.00 | 459.00 | Citace |
| CHL15-12-P-U | 500 | 1.8 | 15x15 | 12 | 0.54 | 0.8 | 9.2 | 780 | S-LAH64 | A / B / C | 431.00 | 491.00 | Citace |
| CHL18-15-P-U | 500 | 2.3 | 18x18 | 15 | 0.53 | 0.83 | 11.6 | 780 | S-LAH64 | A / B / C | 461.00 | 542.00 | Citace |
| CHL20-18-P-U | 500 | 2.8 | 20x20 | 18 | 0.49 | 0.9 | 14.3 | 780 | S-LAH64 | A / B / C | 489.00 | 570.00 | Citace |
| CHL25-20-P-U | 500 | 2.2 | 25x25 | 20 | 0.54 | 0.8 | 15.8 | 780 | S-LAH64 | A / B / C | 519.00 | 600.00 | Citace |
| CHL30-26-P-U | 500 | 2.2 | 30x30 | 26 | 0.52 | 0.87 | 21.5 | 780 | S-LAH64 | A / B / C | 663.00 | 780.00 | Citace |
| CHL45-32-P-U | 500 | 2.1 | 45x45 | 32 | 0.61 | 0.71 | 24.7 | 780 | S-LAH64 | A / B / C | 867.00 | 1129.00 | Citace |
| CHL50-40-P-U | 500 | 3.4 | 50x50 | 40 | 0.55 | 0.8 | 32.1 | 780 | S-LAH64 | A / B / C | 925.00 | 1186.00 | Citace |
Coating options*
| AR-Coatings |
|---|
| A: RMAX <1.0%, RAVG ≤0.4%, 400-600 nm, AOI=0° |
| B: RMAX <1.0%, RAVG ≤0.4%, 600-1050 nm, AOI=0° |
| C: RMAX <1.0%, RAVG ≤0.4%, 1000-1500 nm, AOI=0° |
* Custom coatings available upon request.
📎 StockOptics katalog pro Evropu
Acylindr z asphericonu
Se standardizovanými nebo individuálními tenkými vrstvamiWillBet Auszahlung – Schnell, sicher & zuverlässig?
