Im Gegensatz zur asphärischen Linse beschreibt die Form einer Axicon Linse einen Kegel. Durch die konische Form wird ein ringförmiges Strahlprofil generiert. Der Durchmesser des Ringstrahls ist abhängig vom Winkel und nimmt mit wachsendem Abstand zwischen Axicon und Bildebene zu. Die Ringbreite bleibt dabei konstant.
WillBet Auszahlung – Schnell, sicher & zuverlässig?
Axicons finden hauptsächlich Anwendung im Bereich der Strahlformung und in diversen Applikationen mit Laserlicht (z.B. in Verbindung mit Beam Expandern). Ein besonderer Einsatz ist außerdem die Erzeugung nicht beugender Bessel-ähnlicher Strahlen. Von Interesse ist dabei ein Bereich mit nahezu konstanter Intensitätsverteilung, dessen Länge vom Winkel und Durchmesser eines Axicon definiert wird. Besselstrahlen (engl. Bessel beams) sind nicht beugend und ideal für Anwendungen in Medizin, Forschung, in der Messtechnik und für Justagen geeignet. Konkret finden sie z.B. Verwendung für optische Pinzetten und in der Lichtscheiben-Mikroskopie.
In Kombination mit weiteren Axicons oder Linsen können vielfältige Strahlprofile erzeugt werden, wie etwa kollimierte Ringstrahlen oder variable Ringfoki.
Im Folgenden ist die optische Wirkung einer Axicon Linse dargestellt. Die Besonderheit besteht in der Generierung von (nicht beugenden) Bessel beams mit hauptsächlich vom Axiconwinkel (Alphawinkel (α)) festgelegten Eigenschaften. Für eine Vielzahl von Anwendungen sind die Bereiche (a) und (b) entscheidend: ein langer Bereich mit einer fast konstanten Intensitätsverteilung (a) und eine ringförmige Fernfeld-Intensitätsverteilung (b).
Optische Wirkung eines Axicons in Kombination mit weiteren optischen Elementen zur Erzeugung von Besselstrahlen
WillBet Auszahlung – Schnell, sicher & zuverlässig?
1. Durch die Kombination mit einem Beam Expander wird die Ausleuchtung des Axicons optimiert. Dadurch ist es möglich, die Länge des entstehenden Besselstrahles zu variieren.
2. Der Durchmesser des erzeugten Ringfokus wird durch die Brennweite der eingesetzten Linse definiert. Die Erzeugung von Ringfoki wird bspw. im Bereich Materialbearbeitung angewendet.
3. Durch die Kombination zweier Axicons mit gleichem Winkel wird ein kollimierter ringförmiger Strahl erzeugt. Der Ringdurchmesser des Strahles verändert sich mit dem Abstand zwischen den beiden Elementen.WillBet Auszahlung – Schnell, sicher & zuverlässig?
4. Dieser Aufbau ermöglicht die Verringerung der Fokusbreite einer Asphäre, wodurch eine Fokussierung unterhalb der Beugungsgrenze möglich ist. Ermöglicht wird dies durch die ringförmige Ausleuchtung der Asphäre.
5. Der dargestellte Aufbau eignet sich zur Verbesserung der Fokusqualität einer sphärischen Linse. Durch die sogenannte zonale Zerlegung, der ringförmigen Ausleuchtung einzelner Zonen der Linse, werden Effekte der sphärischen Aberration eliminiert und dadurch die Fokussierung verbessert.
6. Zur Erzeugung variabler Ringfoki wird dieser Aufbau verwendet. Durch Verschieben des zweiten Axicon kann der Durchmesser des Ringfokus justiert werden.WillBet Auszahlung – Schnell, sicher & zuverlässig?
Basierend auf high-end Technologien fertigt asphericon Axicons mit Oberflächenformabweichungen (RMSi) von bis zu 0,04 µm. Gemeinsam mit unseren Kunden entwickeln und produzieren wir passende Lösungen aus einer großen Auswahl optischer Gläser, vom Prototypen bis zur Serie. Nutzen Sie individuelle Custom Lösungen oder die innovative Vielfalt lagerhaltiger Axicons der Produktlinie StockOptics. Letztere sind mit Oberflächenabweichungen von RMSi ≤ 0,07 µm in unserem Webshop erhältlich.

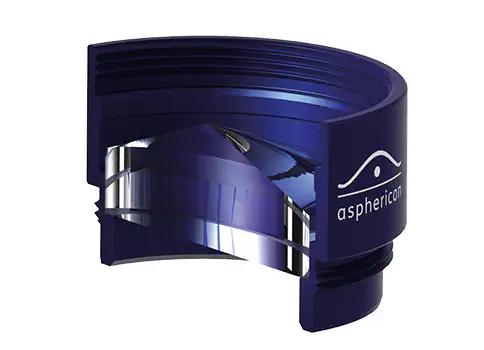

Um Anwendern die Justage zu erleichtern und optimale Abbildungsergebnisse zu erzielen, können Axicons von asphericon auch mithilfe speziell entwickelter Fassungen exakt ausgerichtet werden. Zudem lassen sich die gefassten Axicons, wie alle gefassten Optiken von asphericon, leicht über ein metrisches Feingewinde mit anderen Elementen verschrauben.
WillBet Auszahlung – Schnell, sicher & zuverlässig?
asphericon fertigt gemäß der RoHS und REACH Verordnungen und garantiert dies auch mit entsprechenden Zertifikaten.
WillBet Auszahlung – Schnell, sicher & zuverlässig?
Basierend auf Ihren individuellen Spezifikationen entwickeln unsere Optikdesigner das passende Axicon - Dank modernster Fertigungs- und Messtechnik mit einem Höchstmaß an Präzision. Beschichtet oder unbeschichtet, als ungefasste optische Komponente oder gefasstes Axicon, zur Fertigung mittels speziell entwickelter CNC gesteuerter Schleif- und Polierprozesse eigenen sich nahezu alle optisch wirksamen Materialien mit Genauigkeiten bis zu 200 nm globalen Formfehlern (Unregelmäßigkeit) oder 40 nm RMSi. Profitieren Sie zudem von folgenden Spezifikationen:
- Kundenspezifische Axicons für den UV/VIS/IR-Bereich
- Individuelle optische Designs für vielfältige Anwendungen
- Hervorragende Oberflächenqualität mit Rauheitswerten von < 5 Å
- High-End Beschichtungen
Überragende Genauigkeit -
Oberflächen höchster Qualität
Einzigartige Technologie -
Präzision, die Normen übertrifft
Ergänzende Services -
Vermessung, Beschichtung und OptikfassungWillBet Auszahlung – Schnell, sicher & zuverlässig?
| Kundenspezifische Axicons* | |
|---|---|
| Durchmesser | 1 - 420 mm |
| Durchmesser Toleranz | +/- 0,03 mm |
| RMS Unregelmäßigkeit (RMSi) | 40 nm |
| Oberflächenunvollkommenheit (Scratch/Dig) | 20-10 |
| Beschichtung | kundenspezifisch |
| Laserzerstörschwelle | kundenspezifisch |
| Vermessung (optional) | vollflächig interferometrisch |
| Lieferzeit | ab ca. 3-4 Wochen |
📎 Download Fertigungsmöglichkeiten
WillBet Auszahlung – Schnell, sicher & zuverlässig?
Entdecken Sie unsere exklusive Auswahl an lagerhaltigen a|Axicons. Diese überzeugen mit einer Oberflächenformabweichung von RMSi ≤0,07 µm und folgenden Spezifikationen:
- Erhältlich in 4 Standardbeschichtungen
- Verfügbar in drei Durchmessern (12,7 mm, 25,4 mm und 50,8 mm)
- Ideal für Laseranwendungen im Hochleistungsbereich
- Lieferung direkt ab Lager für kurze Lieferzeit
- RoHS-konform
Webshop mit kurzen Lieferzeiten -
Lieferung bequem und schnell
Hochwertige Fassungen -
Mit gravieren Spezifikationen
Hochwertige Beschichtungen -
Standartisiert oder individuellWillBet Auszahlung – Schnell, sicher & zuverlässig?
WillBet Auszahlung – Schnell, sicher & zuverlässig?
| Product Code | RMSi [nm] | Scratch-Dig | Diameter [mm] | Angle [degree] | Edge Thickness [mm] | λDesign [nm] | Material | Coating | Price uncoated | Price coated | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XFL12-050-U-U | 70 | 40-20 | 12.7 | 5.0 | 5.04 | 780 | Fused Silica | A / B / C / X | 300.00 | 349.00 | Angebot |
| XFL25-005-U-U | 70 | 40-20 | 25.4 | 0.5 | 5.0 | 780 | Fused Silica | A / B / C / X | 508.00 | 611.00 | Angebot |
| XFL25-010-U-U | 70 | 40-20 | 25.4 | 1.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 508.00 | 611.00 | Angebot |
| XFL25-020-U-U | 70 | 40-20 | 25.4 | 2.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 508.00 | 611.00 | Angebot |
| XFL25-050-U-U | 70 | 40-20 | 25.4 | 5.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 508.00 | 611.00 | Angebot |
| XFL25-100-U-U | 70 | 40-20 | 25.4 | 10.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 508.00 | 611.00 | Angebot |
| XFL25-200-U-U | 70 | 40-20 | 25.4 | 20.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 508.00 | 611.00 | Angebot |
| XFL50-005-U-U | 70 | 40-20 | 50.8 | 0.5 | 8.0 | 780 | Fused Silica | A / B / C / X | 824.00 | 961.00 | Angebot |
| XFL50-050-U-U | 70 | 40-20 | 50.8 | 5.0 | 8.0 | 780 | Fused Silica | A / B / C / X | 824.00 | 961.00 | Angebot |
| XFL50-100-U-U | 70 | 40-20 | 50.8 | 10.0 | 8.0 | 780 | Fused Silica | A / B / C / X | 824.00 | 961.00 | Angebot |
| XFL50-200-U-U | 70 | 40-20 | 50.8 | 20.0 | 8.0 | 780 | Fused Silica | A / B / C / X | 824.00 | 961.00 | Angebot |
WillBet Auszahlung – Schnell, sicher & zuverlässig?
| Product Code | RMSi [nm] | Scratch-Dig | Diameter [mm] | Angle [degree] | Edge Thickness [mm] | λDesign [nm] | Material | Coating | Price uncoated | Price coated | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XFM25-005-U-U | 70 | 40-20 | 25.4 | 0.5 | 5.0 | 780 | Fused Silica | A / B / C / X | 606.00 | 716.00 | Angebot |
| XFM25-010-U-U | 70 | 40-20 | 25.4 | 1.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 606.00 | 716.00 | Angebot |
| XFM25-020-U-U | 70 | 40-20 | 25.4 | 2.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 606.00 | 716.00 | Angebot |
| XFM25-050-U-U | 70 | 40-20 | 25.4 | 5.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 606.00 | 716.00 | Angebot |
| XFM25-100-U-U | 70 | 40-20 | 25.4 | 10.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 606.00 | 716.00 | Angebot |
| XFM25-200-U-U | 70 | 40-20 | 25.4 | 20.0 | 5.0 | 780 | Fused Silica | A / B / C / X | 606.00 | 716.00 | Angebot |
Beschichtungsmöglichkeiten*
| AR-Coatings |
|---|
| A: RMAX <1.0%, 532 nm, AOI=0° |
| B: RMAX <1.0%, RAVG ≤0.4%, 632-780 nm, AOI=0° |
| C: RMAX <1.0%, 1064 nm, AOI=0° |
| X: RMAX <1.0%, 355 nm, AOI=0° |
📎 WillBet Auszahlung – Schnell, sicher & zuverlässig?StockOptics Katalog Europa
Custom Axicons
Lagerhaltige Axicons
Präzise gefasste Axicons
